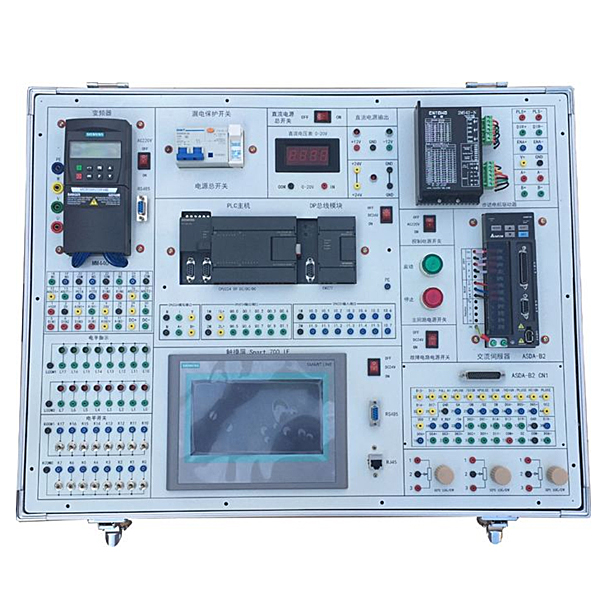

中人ZRSYX-PLC02 PLC變頻器觸摸屏實驗箱

一、主要特點：
1、模塊化設計，主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上，各實驗?zāi)K都有獨立的輸入、輸出、公共端。用戶可方便擴展自己的模塊。
2、直流電機和繼電器、傳感器使用實物產品，提高了實驗的真實性和實用性。
3、配備MCGS工控組態軟件，可直觀地進行plc的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
4、這里學生可以了解掌握變頻器的結構、原理，變頻器的安裝與接口端子的使用、變頻器與PC機的通信、變頻器與觸摸屏的通信、變頻器自身參數的設置，及變頻器中電機運行參數（加速、減速、變速、力矩控制）的設置與優化。
當程序調試完成，可單獨使用觸摸屏來控制變頻系統，觸摸屏提供了圖形方式的人機界面，可以改變變頻器參數，控制變頻器運行。
5、基于現場總線的組態監控實訓教學：通過現場總線網絡，將實訓裝置（從站）PLC和主站PLC進行1：N通信。從站的PLC運行控制對象的程序，利用工控網絡集中監控的功能，主站PLC可以對任意臺從站PLC進行實時監控，符合工業現場控制的要求。學生獨立通過PLC完成對各種實訓對象的控制，并進行組態實時監控（1：1通信）。

二、技術參數：
1、輸入電源：三相四線：~220V ±10％    50Hz ，輸出電源24V、2A.
2、工作環境：溫度-10℃~+40℃相對濕度<85％(25℃)海拔<4000m
3、安全保護：本實驗裝置帶有漏電保護開關，具有漏電壓，漏電流自動切斷電源等功能。
4、PLC主機：采用西門子S7-smart200系列SR30輸入18點、輸出12點。
5、變頻器主機：采用西門子V20 / 0.37KW，配有BOP    面板。
6、觸摸屏：采用昆侖通態7寸彩色觸摸屏
7、180W三相異步電動機
8、虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

三、實驗內容
PLC實驗：
（一）可完成六類指令實驗:
第一類 基本指令實驗；
第二類 定時器及計數器指令實驗；
第三類 移位寄存器指令實驗；
第四類 置位/復位及脈沖指令實驗；
第五類 跳轉指令實驗；
第六類 常用功能指令實驗；
（二）可完成九個模塊控制實驗項目：
1、交通信號燈的自動控制；
2、機械手的自動控制；
3、舞臺藝術燈的控制；
4、交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
5、液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
6、水塔水位的自動控制；
7、四級傳送帶的模擬運行；
8、郵件分揀系統的模擬運行；
9、裝配流水線控制
變頻器實驗
1、變頻器認識和參數調試實驗
2、外部控制變頻器輸出頻率實驗
3、模擬量控制變頻器輸出頻率實驗
4、模擬量輸入控制電機轉速實驗
5、變頻器頻率跳變實驗
6、外部端子點動控制實驗
7、變頻器無級調速實驗
8、PID變頻調速控制實驗
9、速度閉環定位控制實驗
觸摸屏實驗
1、WINCC fl exible 組態軟件安裝使用
2、基本指令編程練習實驗
3、組態演示實驗
4、組態變量定義與管理實驗
5、組態的動畫連接實驗
6、用戶腳本程序?qū)嶒?br/>7、報警顯示與報警數據報表輸出實驗
8、基于觸摸屏的控制方式實驗
四、指導書、軟件及其它
