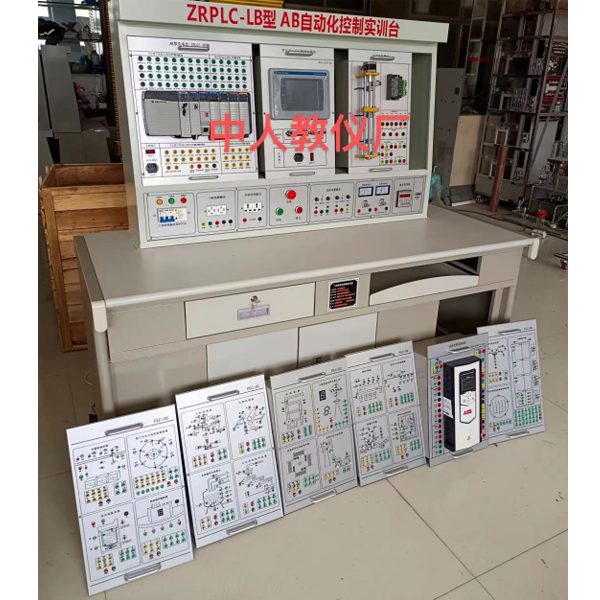

AB自動化控制器實訓裝置

plc可編程控制器實驗裝置集可編程邏輯控制器、編程系統、擬真實驗教學系統、實驗模型塊、實驗實物、電氣實驗網孔板、電氣元件模型塊等于一體。在裝置上，可直觀地實行plc的基礎指令實驗，多個PLC實際應用的模仿及實物控制實驗。裝置配備裝備裝備裝備的主機應用應用廣泛的AB5000系列可編程控制器，配套AB系列C網通信編程電纜、三相鼠籠異步電機，并提供實驗所需的+24V/1A、+5V/1A直線DC電源。

2.技術功能

1) 寫入電源：三相四線（或三相五線）～380V±10% 50Hz；

2) 作業環境：溫度（℃）（℃）（℃）-10～+40 相對濕度＜85%(25)；

3) 裝置容量（KV）（KV）（KV）：＜500VA；

4) 重 量：＜110Kg；

5) 外觀尺寸：1680mm× 750mm×1600mm；

6) 安全保護：設定有漏電壓（V）（V）（V）、漏電流（A）（A）（A）、過載保護裝置。

3.實驗裝置的基礎配備裝備裝備及功能

1) 配備裝備裝備AB5000系列PLC主機，數字量I/O（32路數字量寫入、16路數字量輸出）、模仿量I/O (4路模仿量寫入、4路模仿量輸出）、C網通信連連連接口、以太網通訊連連連接口、C網通信編程電纜。

2) 實驗控制屏（鋼制雙層亞光密紋噴塑構造）：掛放實驗?zāi)Ｐ蛪K，內置滑槽，模型塊在實驗屏上可隨意移位；

3) 實驗桌：鋼木構造，桌面為防火燒燒燒耐磨損損損材料制作，設定有放置工量具抽屜、鍵盤托、顯露器擱板；

4) 網孔板：構造巧妙，實驗時電氣元件固定在網孔板上，省時省力，靈活快捷；

5) 控制儲物儲物儲物柜

a. 交流ACACAC電源控制單元。三相四線380V交流ACACAC電源經空氣開關后給裝置供電，電網電壓（V）（V）（V）表監控電網電壓（V）（V）（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位；提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護；

b. 定時器兼報警記錄儀。定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或?qū)嵅馘e(cuò)誤所造成的漏電警報次數；

AB自動化控制器實驗裝置,數控車床維修加工技術實驗裝置

近年來，--數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提升學生的動手能力和解析解決問題的能力，全面學習掌控把握掌控把握掌控把握掌控把握數控系統的控制原理、數控編程、電氣設計方法及裝配調動測量試驗與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司研發了數控車床電控系統原理及調動測量試驗維修實驗臺實習裝置。使用該裝置可以使學生掌控把握數控車床系統控制原理、電氣設計方法、元件的選用、車床電氣裝配及調動測量試驗、故障診斷維修、零件程序編制及圖形模仿加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置應用開放式構造、模型塊化設計，既可用來教學、也可用來課程設計、畢業設計和實驗，有利于提升學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和適用市場需求。該裝置也可以幫助科研技術人員進一步理解數控車床構造，同時也為技術人員實行數控車床系統的二次研發提供了必要條件。該實驗裝置的主要器件均選用工控設備。
一、實驗臺配備裝備裝備有：四工位電動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、車床1臺及X、Z限位開關和機床零點、潤滑系統等。
二、實驗臺技術功能數值：
1、寫入電源：AC380V（三相五線制）、50HZ
2、故障考核36項
3、作業環境：溫度（℃）（℃）（℃）-200C～400  C
4、整機容量（KV）（KV）（KV）：≤8kVA；
5、實驗臺尺寸：長×寬×高=1000 mm×650 mm×1800 mm；
6、設定有數控車床故障診斷維修考核功能，可設定數控車床36個經經經典型的電氣故障。考核系統應用智能考核的方法，并設定有聯網的功能。故障可經過計算機數值數值數值設定，也可在智能考核終端上設定。學生對故障情況實行解析，在考核終端上寫入相應的故障代碼實行故障排除，多臺設備可經過無線互聯網和上位機實行聯網，對教師登陸、學生考試、故障題庫、分別設定集中管理。并能對考試成果實行解析評估、存檔、打印。
三、設備構造和含有概括
1．系統由機床實驗儲物儲物儲物柜、6432數控車床等含有概括。
2．機床實驗儲物儲物儲物柜應用鋼制亞光密紋噴塑構造，正面上部為網內電壓（V）（V）（V）、電流（A）（A）（A）、狀態指示燈等監控原器件，中部為機床電氣儲物儲物儲物柜，儲物儲物儲物柜內器件布置與實際機床廠的模式一致。電氣儲物儲物儲物柜內的電氣裝配板上面裝備有變頻器、伺服驅動器、交流ACACAC接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽、智能型故障模型塊等；電氣儲物儲物儲物柜后部還設定有變壓器和接地端子等。
3．機床實驗儲物儲物儲物柜正面和二側裝備有帶鎖雙向?qū)﹂_透明門，便利使用、安全、防塵。背面裝備有二扇對開門，下部裝備有4只萬能轉向輪，并配備裝備裝備剎車裝置，便利位移和固定。
4．系統應用三相四線AC380V交流ACACAC電源供電，并設定有漏電保護器、指示燈指示和保險絲等，設定有過載保護、短路保護和漏電保護裝置，在電壓（V）（V）（V）異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
