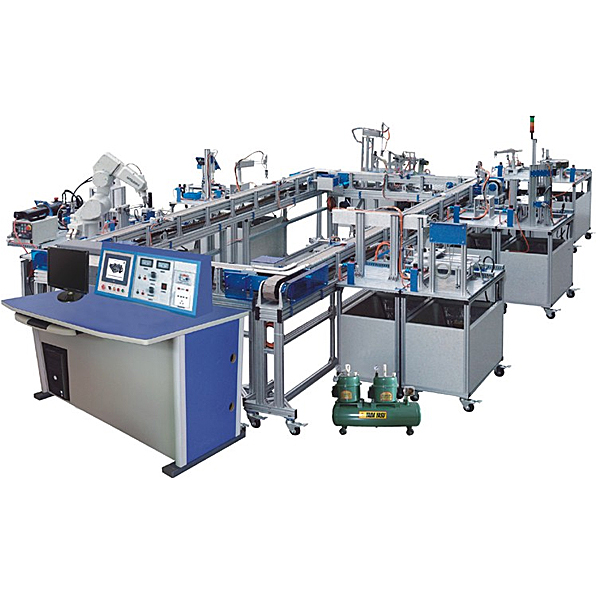

環形自動生產線實驗裝置

柔性自動生產線是將微電子學、計算機數值數值數值信息技術、控制技術、機械制造和系統工程有機地集合起來，是一種技術復雜、高度自動化系統，柔性制造技術更是當前機械制造業適應市場動態需求及設備不斷迅速更新的主要手段，是先進制造技術的基礎。
工程型柔性制造實驗系統是專門為職業院校、職業教育培訓機構研制的自動生產線實驗系統，按照機電類、自動化類、先進制造類行業、企業中工業自動化應用的特別點，對各類自動生產線的作業過程和相關的技術實行研究，對工業現場設備實行提煉和濃縮，并針對實驗教學活動實行專門設計，融機、光、電、氣、液于一體，含有了、、、氣動、液壓、工業控制互聯網、電機驅動與控制、計算機數值數值數值、機械傳動等諸多技術領域，整個系統由MES生產管理系統、WINCC監控系統、MCGS監控系統、主控plc和下位plc經過組網通訊技術含有概括一個完整的多級計算機數值數值數值控制系統，經過實驗，能強化了學生對復雜柔性自動生產線的設計、裝配、接線、編程、調動測量試驗、故障診斷與維修等綜合職業能力，適合機電類、自動化類相關專業的教學和實驗，同時也適合工程技術人員上崗培訓。
本實驗系統是一種經經經典型的環形柔性自動生產線，它由供料檢驗測量試驗單元、實操手單元、加工單元、圖像檢驗測量試驗單元、裝配單元、搬運單元、提取單元、成品分裝輸送單元、三菱6自由度工業機器人單元、分類存儲單元、成品檢驗測量試驗單元、自動倉儲單元、AGV小車單元、液壓沖壓?jiǎn)卧?、環形輸送線和總控平臺含有概括。經過輸送鏈連成環形生產線。上述機構均裝配在工業型材桌面上，系統中的機械構造、電氣控制線路、執行機構完全單獨，應用工業標準件設計，便利拆、裝。
控制系統主站應用西門子S7-300(CPU315-2DP)，從站應用西門子S7-200(CPU224)，各站之間使用PROFIBUS-DP總線實行通訊，S7-200從站主要用來控制與驅動設備層，并對現場反饋的信號實行收集，S7-300主站收集各從站數值，協調各站運行，并為上位機的監控程序提供數值，同時系統還配備裝備裝備有工業以太網通信模型塊和10.4英寸彩色工業觸摸屏，可以完成系統控制互聯網的含有概括。

環形自動生產線實驗裝置,新能源整車電氣示教實驗裝置

一、設備簡介
該設備應用純電動汽車車身電器系統實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、低壓電源電器系統、電動車窗系統、電動門鎖、音響系統等電器各系統的含有概括構造和作業過程。適合于各類院校對純電動車車身電器系統課程課程課程理論和維修實驗的拆卸裝配與維護、構造與原理認識、系統實操、功能動態演示、故障檢驗測量試驗與診斷教學需要。
二、功能特別點
1.真實可運行的車身電器系統，充分展示車身電器系統的含有概括構造。
2.接通電源，操縱設備上的各種電器開關、按鈕,真實可運行實操,展示系統構造和原理、作業過程。
3.實操實操操作面板應用4mm厚鋁塑板，立式裝配實操實操操作面板UV平實操實操操作面板噴繪打印有彩色完整標準系統圖板；學生可直觀對照?qǐng)D板和實物，認識和解析系統的作業原理。
4.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子、可直接在實操實操操作面板上檢驗測量試驗系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.裝配故障模仿系統，能完成低壓電子線路系統故障設定及診斷排除，可設定常見故障的設定及考核故障點24個。
6.設備框體構造應用40mm×40mm和40mm×80mm兩種一體化全鋁制型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便利位移。
7.配套實驗(實驗)指導書等教學圖紙文檔實驗指導書，含有作業原理、實驗項目、故障設定及解析等要點說明。
8.裝配安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提醒。
9.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
